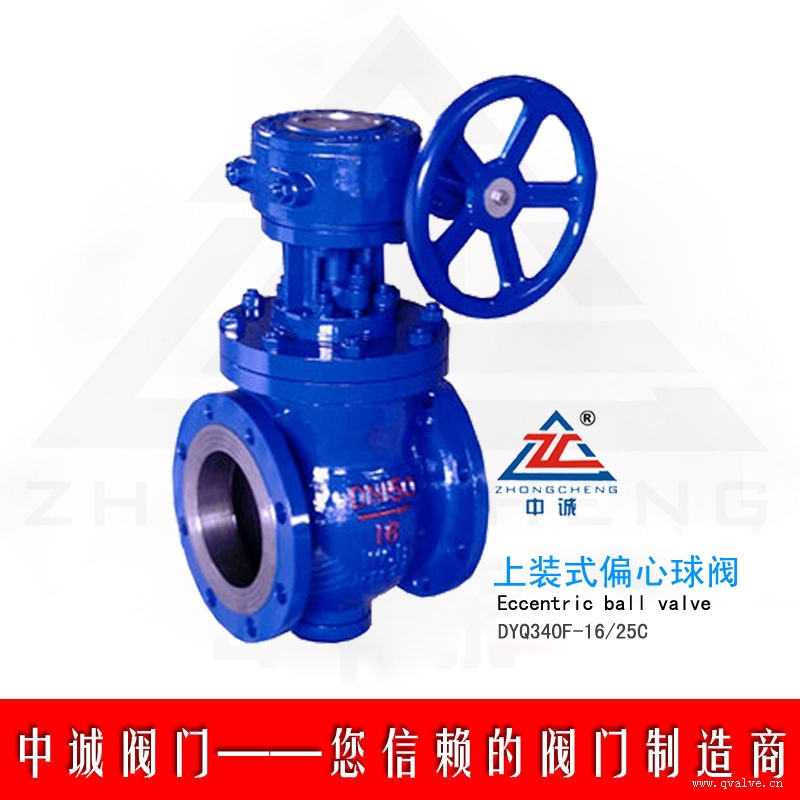

DYQ340F偏心半球閥

【型號】：【球體】：

【口徑】：【密封】：

【壓力】：【溫度】：

【閥體】：【介質】：

鍛鋼球閥主要用于石油，天然氣的長距離管線輸送和城市煤氣管道系統．由于長輸管線用閥的獨有特征，因而在設計時充分考慮了其承受管道應力的能力，以及安全性，耐候性，長期使用的可靠性等；密封，結構設計屬特技公司獨有．操作方式有手動－蝸桿蝸輪驅動，氣動，電動，氣/液聯動，電/液聯動，以及各類特殊控制形式。

客服熱線：0577-66999059

產品圖片

產品說明

概述：

密封性能好：金屬閥座尾端設置彈簧保證密封面有足夠的預頂力，閥門在使用過程中密封面磨損時，在彈簧作用下閥門保證良好的密封性能；而當介質壓力較高時，介質在球體產生的不平衡力保證密封。

結構特點及用途

1、密封性能好：金屬閥座尾端設置彈簧保證密封面有足夠的預頂力，閥門在使用過程中密封面磨損時，在彈簧作用下閥門保證良好的密封性能；而當介質壓力較高時，介質在球體產生的不平衡力保證密封。

2、采用下裝式閥桿，設置倒密封結構，能確保填料處可靠密封。

3、頂裝設計：只要卸下閥蓋即可進行維修或更換零件。

4、廣泛適用于粉塵、顆粒、高粘度等介質。

執行標準

1、設計和制造：GB/T12237-1989；AP1608。

2、檢驗和試驗：GB/T13927-1992；AP1598。

3、法蘭連接：JB/T79.1~2-1994;ASME/ANSIB16.10

產品參數

性能規范

試驗壓力單位:MPa

公稱壓力 PN	常溫最大工作壓力	殼體試驗壓力	氣密封試驗壓力	高壓密封試驗壓力
1.6	1.6	2.4	0.6	1.76
2.5	2.5	3.8	0.6	2.75
4.0	4.0	6.0	0.6	4.4
6.4	6.4	9.6	0.6	7.1
10.0	10.0	15.0	0.6	11.0
Class150	2.0	3.0	0.6	2.2
Class300	5.0	7.5	0.6	5.5
Class600	10.0	15.0	0.6	11.0

使用范圍

殼體材料	閥座密封材料	適用溫度	適用介質
碳鋼C型	PTFE	≤150°	水蒸氣油品等
碳鋼C型	不銹鋼	≤425°	水蒸氣油品等
鉻鎳鈦鋼P(yáng)型	PTFE	≤150°	硝酸類
鉻鎳鈦鋼P(yáng)型	不銹鋼	≤200°	硝酸類
鉻鎳鉬鈦鋼R型	PTFE	≤150°	醋酸類
鉻鎳鉬鈦鋼R型	不銹鋼	≤200°	醋酸類
鉻鉬釩鋼I型	硬質合金	≤550°	蒸汽、冶煉、能源等

主要零件材料

閥體閥蓋	GB	WCB		ZG1Cr18Ni9Ti			ZG0Cr18Ni12Mo2Ti	ZG15Cr1Mo1V
	ASTM	WCB		CF8			CF8M	WC9
球體	GB	ZG2Cr13/表面特殊處理		ZG1Cr18NiTi/表面特殊處理			ZG0Cr18Ni12Mo2Ti/表面特殊處理	ZG15Cr1Mo1V/表面特殊處理
	ASTM	CA15+HF		CF8+HF			CF8M+HF	WC9+HF
閥桿	GB	2Cr13			1Cr18Ni9Ti		0Cr18Ni12Mo2Ti	25Cr2Mo2V
	ASTM	420			304		316	F22a
閥座、密封面	GB	PTFE	2Cr13	PTFE	1Cr18Ni9Ti	PTFE	0Cr18Ni12Mo2Ti	D517
	ASTM	PTFE	420	PTFE	304	PTFE	304	HF
填料	GB	PTFE	柔性石墨	PTFE	柔性石墨	PTFE	柔性石墨	柔性石墨
	ASTM	PTFE	柔性石墨	PTFE	柔性石墨	PTFE	柔性石墨	柔性石墨
螺栓	GB		35			0Cr18Ni9	0Cr18Ni9	15Cr1Mo1v
	ASTM		A193B7			A320-B8	A320-B8	A193B16
螺母	GB		45			0Cr18Ni9	0Cr18Ni9	20CrMo
	ASTM		A194 2H			A194-8	A194-8	A194-4

主要連接尺寸

公稱壓力PN	公稱通徑	尺寸
公稱壓力PN	公稱通徑	L	D	K	d	y	b	z-d0	Ws	Hs	Hw	Hd
1.6MPa	50	2.3	165	125	100	--	16	4-ф18	250	194	--	--
	65	222	185	145	120	--	18	4-ф18	350	215	--	--
	80	241	200	160	135	--	20	8-ф18	500	218	--	--
	100	305	220	180	155	--	20	8-ф18	800	232	--	--
	125	356	250	210	185	--	22	8-ф18	800	255	--	--
	150	394	285	240	210	--	24	8-ф18	1000	340	445	490
	200	457	340	295	265	--	26	12-ф23	1200	410	490	540
	250	533	405	355	320	--	30	12-ф23	--	--	560	620
	300	610	460	410	375	--	30	12-ф25	--	--	630	705
	350	686	520	470	435	--	34	16-ф25	--	--	710	790
	400	762	580	525	485	--	36	16-ф30	--	--	840	920
	450	864	640	585	545	--	40	20-ф30	--	--	960	1060
	500	914	715	650	608	--	44	20-ф34	--	--	1110	1230
2.5MPa	50	216	165	125	100	--	20	4-ф18	250	195	--	--
	65	241	185	145	120	--	22	8-ф18	350	215	--	--
	80	283	200	160	135	--	22	8-ф18	500	218	--	--
	100	305	230	190	160	--	24	8-ф23	800	232	--	--
	125	381	270	220	188	--	28	8-ф25	800	255	--	--
	150	403	300	250	218	--	30	8-ф25	1000	340	445	490
	200	502	360	310	278	--	34	12-ф25	1200	410	490	540
	250	568	425	370	332	--	36	12-ф30	--	--	560	620
	300	648	485	430	390	--	40	16-ф30	--	--	630	705
	50	762	555	490	448	--	44	16-ф34	--	--	710	790
	400	838	620	550	505	--	48	16-ф34	--	--	840	920
	450	914	670	600	555	--	50	20-ф34	--	--	960	1060
	500	991	730	660	610	--	52	20-ф41	--	--	1110	1230

產品結構
